So schließen Sie eine Glühbirne über einen Schalter an - Diagramme
Der Lichtschalter ist ein gängiges Haushaltsgerät. Es dient zum Schließen, Öffnen (und in einigen Fällen Schalten) des elektrischen Beleuchtungskreises. Sie können den Schalter selbst an die Glühbirne anschließen, aber es schadet nicht, sich zuerst mit den vorgeschlagenen Materialien vertraut zu machen.
Sorten von Lichtschaltern
Haushaltsschaltgeräte lassen sich nach verschiedenen Kriterien einteilen. Zunächst werden sie nach Verwendungszweck eingeteilt. Es wird durch die Art der Kontaktgruppen und ihre Anzahl bestimmt. Die gängigsten Geräte sind der Schlüssel.Sie haben eine Kontaktgruppe zum Schließen-Öffnen des Stromkreises. Durch die Anzahl der Kontaktgruppen werden solche Geräte unterteilt in:
- Single-Key - mit einer Kontaktgruppe;
- zwei Schlüssel - mit zwei unabhängigen Gruppen;
- Dreischlüssel - mit drei.
Es gibt auch Durchgang und Kreuzbefestigungen zum Erstellen von Lichtsteuerungsschemata von mehreren Punkten aus.
Sie lassen sich nach der Wirkungsweise einteilen:
- Tastaturen;
- Taster - mit einem Taster ohne Befestigung, um das Licht über Impulsrelais zu steuern;
- drehbar - um die Beleuchtung einzuschalten, muss der Kontrollkörper gedreht werden;
- berühren, ferngesteuert usw. - um Systeme wie "Vernetztes Haus».
Nach Art der Installation werden Schalter unterteilt in:

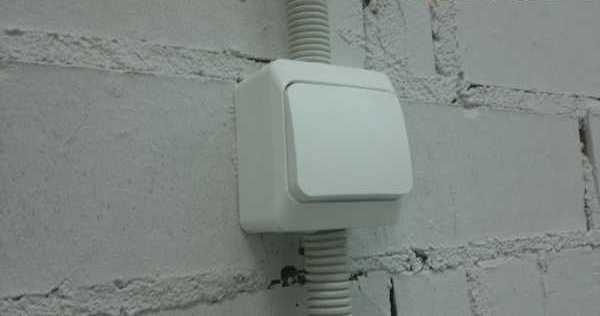

- extern - wird für offene oder versteckte Verkabelung verwendet;
- eingebaut - wird für versteckte Verkabelung verwendet.
Je nach Schutzart werden die Schalter in Geräte für Innenaufstellung und Außenaufstellung (IP mindestens 44) eingeteilt. Bei der Auswahl müssen Sie auch auf den Nennstrom achten - er sollte den Strom der vorgesehenen Last mit einem Spielraum überlappen.
Vorbereitung auf die Arbeit, Auswahl der Ausrüstung
Um eine Glühbirne erfolgreich anzuschließen, sind bestimmte Materialien und Werkzeuge erforderlich. Ohne dies muss nicht über eine Qualität gesprochen werden, die die Langlebigkeit des Systems bestimmt.
Eine Reihe von notwendigen Werkzeugen
Um die Installation abzuschließen, benötigen Sie:
- Monteurmesser zum Entfernen von Isolierungen;
- wenn eine Abisolierzange vorhanden ist, ist sie praktisch zum Abisolieren einzelner Leiter;
- schneider werden benötigt, um Kabel und Drähte auf die erforderliche Länge zu kürzen;
- für die Installation von Elektrogeräten benötigen Sie einen Satz Schraubendreher;
- Wenn das Löten von Verdrillungen oder das Verzinnen von abisolierten Drahtabschnitten vorgesehen ist, benötigen Sie einen elektrischen Lötkolben mit einem Satz Verbrauchsmaterialien (Flussmittel, Lot).
Dirigentenprodukte
Bei der Auswahl eines Kabels für ein Beleuchtungssystem muss man als Grundregel nehmen - kein Aluminium. Die relative Billigkeit von Aluminiumleiterprodukten wird durch mögliche Probleme im weiteren Betrieb ausgeglichen:
- Die Duktilität dieses Metalls führt zu einer Verschlechterung der Kontakte in den Klemmklemmen, sie müssen regelmäßig festgezogen werden.
- seine Zerbrechlichkeit führt zu Problemen bei späteren Reparaturen;
- auch die Oxidationsneigung an der Luft verbessert den Kontakt nicht (Kupfer ist auch nicht frei von diesem Nachteil, aber hier kann das Problem durch Verzinnung der gereinigten Stellen radikal gelöst werden).
Außerdem ist der spezifische Widerstand von Aluminium 1,7-mal höher als der von Kupfer. Daher müssen Sie Leiter mit einem größeren Querschnitt wählen. Es gleicht auch einige finanzielle Einsparungen aus.
Der Querschnitt der Adern wird nach der wirtschaftlichen Stromdichte ausgewählt und auf thermische und dynamische Beständigkeit gegen Kurzschlussströme geprüft. Außerdem wird gefordert, dass der Spannungsabfall auf den Zuleitungen beim am weitesten entfernten Verbraucher 5 % nicht überschreitet. In den meisten Fällen müssen Sie jedoch keine Berechnungen durchführen. Das zeigt die langjährige Erfahrung ein Querschnitt von 1,5 mm² (für Kupfer!) ist zu 99+ % nutzbar Fälle der Anordnung von Beleuchtungsnetzen. Nur in seltenen Fällen (überlange Leitungen usw.) ist es erforderlich, Spannungsabfall und Widerstand der Phase-Null-Schleife zu prüfen.Eventuell muss der Querschnitt vergrößert werden. Für Standardfälle ist es jedoch die beste Option, das VVG-1,5-Kabel mit der entsprechenden Anzahl von Adern oder seine ausländischen und inländischen Gegenstücke zu verwenden.
Für die Verkabelung können Sie keine Produkte mit weichen Litzenleitern sowie PUNP-Kabel und seine Analoga verwenden.
Leiterkennzeichnung
Für elektrische Arbeiten ist es bequemer, Kabel zu verwenden, deren Leiter alle gekennzeichnet sind. Es wird mit Isolierung in verschiedenen Farben durchgeführt. Für dreiadrige Kabel, die in einphasigen 220-Volt-Netzen verwendet werden, hat sich die in der Tabelle angegebene Farbkennzeichnung zu einer Art Standard entwickelt.
| Zweck des Dirigenten | Bezeichnung auf den Diagrammen | Farbe |
|---|---|---|
| Phase | L | Rot, braun, weiß |
| Null | N | Blau |
| Schützend | SPORT | Gelbgrün |
Die Nichteinhaltung der Farbanpassung führt nicht zu einer Katastrophe oder einem Verlust der Netzwerkleistung, sondern zu Verwirrung und Installationsfehlern - fast zu 100%.
Eine weniger verbreitete Option ist die digitale Markierung. Zahlen von eins bis zur maximalen Anzahl von Adern im Kabel werden über die gesamte Länge des Leiters auf die Isolierung aufgebracht. Wenn ein nicht markiertes Kabel verwendet wird, müssen Sie es nach dem Verlegen und Schneiden mit einem Multimeter oder auf andere Weise durchklingeln und die Adern selbst markieren.
Verbindung von Kupfer- und Aluminiumleitern
Es ist eine wohlbekannte Tatsache, dass Leiter in elektrischen Leitungen keinen direkten Kontakt haben sollten. Kupfer und Aluminium haben einen signifikanten Unterschied im elektrochemischen Potential, sodass an ihrem Kontaktpunkt eine EMF auftritt.Es ist unbedeutend, aber über eine lange Lebensdauer führt der ständig durch die Verbindungsstelle fließende Strom bei Wechselwirkung mit Luftfeuchtigkeit zu elektrochemischer Korrosion. Es führt zur Bildung eines Oxidfilms, Kontaktverschlechterung und lokaler Überhitzung, und diese Effekte nehmen mit der Zeit nur noch zu. Infolgedessen brennt die Kontaktstelle durch oder es kommt sogar zur Entzündung der Isolierung von Leitern oder anderen Gegenständen in der Nähe.
Daher Kupfer- und Aluminiumdrähte können nur über Klemmen aus Stahl angeschlossen werden. Besser noch, vergessen Sie die Möglichkeit, Aluminiumkabel herzustellen und sie nur aus Kupferleitern herzustellen.

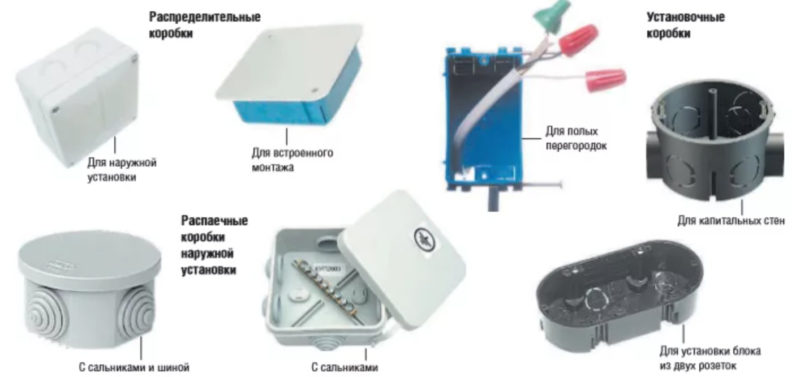

Auswahl der Anschlussdose
Wenn die Installation in einem Wohngebiet durchgeführt wird, kommt es bei der Wahl einer Anschlussdose darauf an, eine Kunststoffdose zu kaufen, die geeignet ist für:
- Außenverkabelung;
- verdeckte Verkabelung;
- Installation auf einer Gipskartonwand.
Wird die Anschlussdose jedoch im Innenbereich mit besonderen Bedingungen (Produktion etc.) oder im Außenbereich installiert, so ist auf den Schutzgrad gegen Feuchtigkeit und Staub IP zu achten und ein den Betriebsbedingungen entsprechendes Produkt auszuwählen.
Verkabelung und Anschlüsse
Der entscheidende Punkt beim Anschluss einer Leuchte über einen beliebigen Schalter ist die Qualität der elektrischen Verbindungen. Wenn diese Arbeit schlecht gemacht wird, ist alles andere bedeutungslos.
Isolierung entfernen
Zunächst müssen die Kabel auf die benötigte Länge gekürzt werden. Sie können dies mit einer Zange tun. Entfernen Sie dann die Isolierung an den gewünschten Stellen.
Das Kabel enthält mindestens zwei Isolationsschichten:
- extern - allen Leitern gemeinsam;
- intern - individuell für jeden Kern.
Beide Schichten können mit einem Schlossermesser entfernt werden - schneiden Sie den Kunststoff entlang des Rings, versuchen Sie, die Adern nicht zu berühren, und entfernen Sie das resultierende Stück.
Noch besser ist es, spezielle Abisolierer für die Außen- und Innendämmung zu verwenden.
Ihr Vorteil ist, dass Sie die Tiefe der Kerbe anpassen können, um die Kerne nicht zu beschädigen. Außerdem sieht der Draht nach dem Schneiden ordentlicher aus.
Strandung
Beim Trennen der Drähte in der Anschlussdose können Sie die Klemmklemmen verwenden. Aber es gibt eine vernünftige Meinung, dass diese gute, bequeme und fortschrittliche Methode keinen zuverlässigen Kontakt über viele Jahre (insbesondere bei hohen Strömen) garantiert, sodass der gute alte Twist lange Zeit nicht von der Bühne verschwinden wird.
Bevor Sie mit der Arbeit beginnen, sollten Sie sich noch einmal daran erinnern, dass Kupfer- und Aluminiumleiter nicht verdrillt werden können. Es ist möglich, Aluminium miteinander zu verdrillen, aber die Zerbrechlichkeit dieses Metalls erlegt dieser Methode Einschränkungen auf. Daher ist es optimal, Kupferleiter miteinander zu verdrillen. Außerdem ist Kupfer gut lötbar, daher empfiehlt es sich, die Kontaktstelle nach dem Verdrillen zu verlöten. Dies schützt die Oberfläche des Leiters vor Oxidation und verleiht der Verbindung mechanische Festigkeit.
Eine andere Möglichkeit besteht darin, die Enden der verdrillten Drähte zu verschweißen. Dies erfordert ein industrielles oder hausgemachtes Schweißgerät.
Litzendrähte können gecrimpt werden, dies erfordert jedoch Kupferhülsen, Spezialwerkzeuge und Fähigkeiten.
In jedem Fall müssen die Verdrillungsstellen isoliert werden. Neben Isolierband eignen sich auch spezielle Kunststoffkappen. Denken Sie bei der Verwendung von Schrumpfschlauch daran, dass die scharfen Enden der Drähte den darüber liegenden dünnen Schlauch beschädigen können. Daher ist es ratsam, Schrumpfschlauch in zwei Schichten zu verwenden.
Eine gute Alternative zu Federklemmen und Verdrillen ist die Verwendung von Schraubklemmen. Gleichzeitig wird das Kontaktproblem zwischen Aluminium und Kupfer gelöst. Dafür brauchen sie mehr Platz in der Anschlussdose und die Installation ist aufwändiger.

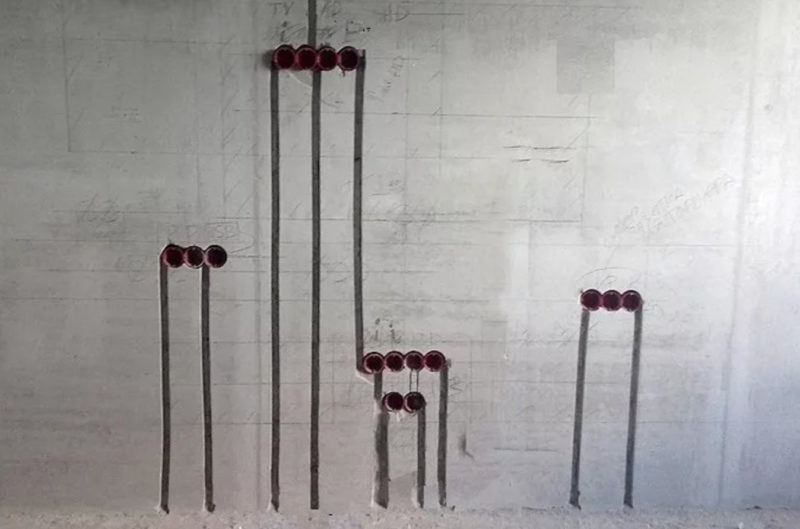

Wand jagen
Wenn die Option der versteckten Verkabelung gewählt wird, müssen vor Beginn der Installation Kanäle in der Wand zum Verlegen von Kabelprodukten hergestellt werden - Blitze (der Begriff Blitze ist in der technischen und behördlichen Literatur zu finden). Am besten machen Sie sie mit einem speziellen Elektrowerkzeug - einer Mauernutfräse. Wenn es nicht da ist, reicht ein Schleifer oder Locher. Als letztes Mittel - ein Hammer und ein Meißel.
Beim Arbeiten sind einige Einschränkungen zu beachten:
- Blitze können streng horizontal oder vertikal (in einem Winkel von 0 oder 90 Grad) verlegt werden;
- An tragenden Wänden können keine horizontalen Kanäle geschnitten werden.
Die restlichen Regeln sind in zu finden SP 76.13330.2016 (aktuelle Ausgabe von SNiP 3.05.06-85).
Dann müssen an vorgewählten Stellen Aussparungen für die Installation von Schalterdosen und Steckdosen vorgesehen werden. Dies geschieht mit einem Bohrer.
Schalterinstallation
Bei offener Verdrahtung wird der Schalter auf einer Verkleidungsplatte oder direkt auf der Wand montiert.
Bei der Einbauvariante wird zunächst die Steckdosenbox montiert und das Kabel darin herausgeführt.
Als nächstes wird das Kabel geschnitten, wie oben angegeben: Es muss gekürzt und abisoliert werden.
Dann sollten dekorative Details vom Schalter entfernt werden - der Rahmen und die Tasten.
Als nächstes müssen Sie die Drähte an die Klemmen anschließen. Wenn die Klemmen klemmen, werden die Adern einfach hineingesteckt. Wenn Schrauben - müssen sie mit einem Schraubendreher fest angezogen werden.
Ziehen Sie anschließend die Schrauben der Spreizblätter fest, bis das Gerät vollständig in der Steckdose befestigt ist, und befestigen Sie es, sofern die Konstruktion dies vorsieht, mit selbstschneidenden Schrauben an der Wand.
Danach können Sie die Kunststoffteile wieder einbauen, Spannung anlegen und die Funktion der Schaltung ausprobieren.
Genauere Anweisungen zur Installation des Schalters werden beschrieben separater Artikel.
Anschluss über Anschlussdose
Der Anschluss über eine Anschlussdose wird immer empfohlen, außer für die Implementierung eines Mehrpunkt-Beleuchtungssteuerungsschemas mit einer Reihenschaltung. Kontrollpunkte und Kreuzschalter. In diesem Fall ist es besser, Kabel zu verlegen und mit einer Schleife zu verbinden.
Wird die Montage mit Anschlussdose gewählt, erfolgt diese nach folgenden Grundsätzen:
- von der Schalttafel zur Box wird ein zweiadriges Versorgungskabel (dreiadrig, wenn ein Erdleiter vorhanden ist) mit Phase und Neutralleiter verlegt;
- jede Leuchte hat ein eigenes zweiadriges Kabel (in Netzwerken dreiadrig). TN-S oder TN-C-S) mit Adern L und N (SPORT);
- Dirigenten N und SPORT bei der Durchfahrt durch den Kasten zu den Lampen folgen, ggf. verzweigen sie sich entsprechend der Anzahl der Lampen;
- der Phasenleiter hat eine Unterbrechung, ein Schaltgerät ist gemäß Diagramm daran angeschlossen;
- ein Kabel mit entsprechender Adernzahl wird zum Schalter heruntergelassen.
Dirigent SPORT Bei Vorhandensein einer Schutzerdung muss diese verlegt werden, auch wenn Lampen ohne Erdung verwendet werden (z. B. mit Glühlampen). Dies hilft zukünftig Probleme beim Netzumbau zu vermeiden.
Wir empfehlen, klar zu sehen, wie die Meister es machen.
Anschließen eines Schalters mit parallel geschalteten Lampen
Eine solche Aufnahme unterscheidet sich nicht grundlegend von der üblichen - die Phasen- und Neutralleiter werden gemäß dem Schema zur ersten Lampe gezogen, von dort zur zweiten und so weiter. Wenn eine Lampe durchbrennt, bleiben die anderen in Betrieb. Es lohnt sich nur, sich bei einem solchen Schema daran zu erinnern der Schalter muss für den Gesamtstrom aller Lampen ausgelegt sein.
Lesen Sie auch: So schalten Sie Glühbirnen in Reihe und parallel
Schematische Anschlussbeispiele
Betrachten Sie als einfaches Beispiel, wie die Schaltung aussieht Anschließen eines Schalters an eine Glühbirne (Schutzerdung vorhanden). Ein dreiadriges Kabel wird von der Abschirmung in die Box eingeführt, und ein dreiadriges Kabel geht auch zur Lampe. Der Phasenleiter ist unterbrochen, ein Schaltgerät ist mit einem zweiadrigen Kabel an die Lücke angeschlossen.
Ähnlich Stromkreis mit Dreifachschalter und drei Lampen sieht viel komplizierter aus. In der Box werden mehr Verbindungen hergestellt, daher müssen Sie eine größere Anschlussdose wählen.
Noch schwieriger ist der Einbau in einen Schaltkasten mit zwei Lampen und zwei Double-Pass-Schalter. Ein solches Schema wird am besten mit einer Schleife durchgeführt.
Offensichtlich wird bei der zweiten Option die Installation vereinfacht und der Verbrauch von Kabelprodukten reduziert.
Fehler und mögliche Fehlfunktionen
Einer der Hauptfehler beim Anschließen des Schalters ist die falsche Bestimmung der Position seiner Anschlüsse. Viele Leute denken, dass standardmäßig ein separat hergestelltes Terminal immer üblich ist. Das ist nicht so - Hersteller können Terminals in beliebiger Reihenfolge anordnen. Daher müssen vor Beginn der Installation die Schlussfolgerungen des Geräts ermittelt werden. Dies ist einfach zu bewerkstelligen, wenn eine Schaltung an das Gerät angelegt wird. Wenn nicht, können Sie die internen Verbindungen mit einem Multimeter testen. Gleichzeitig dient dieser Vorgang der Überprüfung des Gerätes auf Funktionsfähigkeit.
Ein weiterer häufiger Fehler ist der falsche Anschluss der Leiter in der Box. Um ihn zu minimieren, müssen Kabel mit gekennzeichneten Adern verwendet werden. Wenn die Adern die gleiche Farbe haben, müssen sie nach dem Verlegen und Schneiden der Kabel mit einem Multimeter aufgerufen und unabhängig voneinander markiert werden.
Videolektion: 5 Fehler beim Trennen von Anschlussdosen.
Sicherheitsmaßnahmen
Die wichtigste Sicherheitsmaßnahme beim Anordnen der Verkabelung ist Alle Arbeiten müssen im spannungslosen Zustand durchgeführt werden. Wenn das Beleuchtungssystem von Grund auf neu hergestellt wird, erfolgt das Anschließen des Stromkabels an den Leistungsschalter zuletzt. Bei Arbeiten zum Umbau oder zur Instandsetzung einer bestehenden Schaltung sind technische Maßnahmen zu treffen:
- schalten Sie den Leistungsschalter (oder Schalter) des Beleuchtungssystems aus;
- Treffen Sie Maßnahmen, um ein spontanes oder fehlerhaftes Einschalten zu verhindern - trennen Sie das Versorgungskabel von der Klemme der Maschine;
- Wenn das Stromversorgungssystem nach dem TN-S-Prinzip ausgeführt wird, muss der getrennte Draht mit dem Erdungsbus verbunden werden.
- Spannungsfreiheit am Phasenleiter prüfen.
Wichtig! Die Spannungsfreiheit muss direkt am Arbeitsplatz überprüft werden - im Schaltkasten oder an den Schalterklemmen.
Arbeitsschutzvorschriften bei Arbeiten in Elektroinstallationen schreiben auch die Verwendung von dielektrischen Handschuhen, Teppichen und isolierten Elektrowerkzeugen vor. Es ist unwahrscheinlich, dass jemand im Alltag im Labor getestete Schutzausrüstung findet, aber wenn möglich, sollten sie verwendet werden. Es gibt nicht viel Sicherheit. Zumindest können Sie den Zustand der Isolierung eines Handwerkzeugs visuell überwachen. Mit diesem Ansatz ist die Wahrscheinlichkeit eines Stromschlags während des Betriebs minimal, die Installation wird genau, schnell durchgeführt, hält lange und zuverlässig.
