A napelemek típusai és telepítési módjai

A napelemek jó megoldást jelentenek magánház és nyaraló számára egyaránt. A nyaralóban nem kell áramot szolgáltatni, több panelt is elhelyezhet, és energiával látja el a házat. A napelemek felszerelése bizonyos ismereteket és készségeket igényel, de ha akarja, mindenki megértheti a munkát. A lényeg az, hogy tanulmányozza a telepítés jellemzőit, és válassza ki az igényeinek megfelelő berendezést.

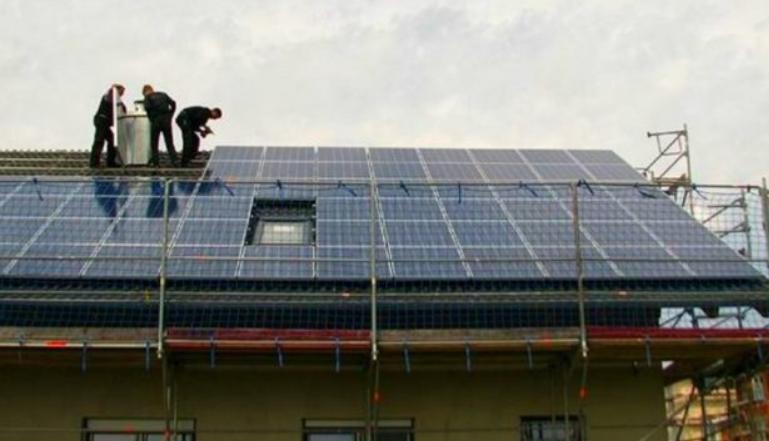

A napelemek felszerelése pontosságot és precizitást igénylő folyamat.

Telepítési helyek

A napelemek helyének kiválasztásakor több fontos szempontot is figyelembe kell venni. Csak ezután tudja meghatározni, hogy a webhelyen hol a legjobb elhelyezni a modulokat, hogy a legjobb hatást nyújtsák. A fő ajánlások a következők:

1. Az északi féltekén a napelemeket délre kell irányítani, a délire pedig fordítva. Ez az ideális helyzet, de ha a lejtőt nem lehet délre pozícionálni, akkor a délkeleti vagy délnyugati is megteszi.
2. A lejtőt is meg kell választani a régiótól függően.A szakértők által javasolt legegyszerűbb lehetőség az, hogy a dőlésszögnek megközelítőleg meg kell egyeznie azzal a szélességi körrel, amelyen a ház található. Például Moszkva az 55. szélességi körön található, de nem mindig lehet ilyen szögbe emelni a modulokat, ezért a lehető legnagyobb értéket veszik fel.
3. Csak olyan helyre helyezhet napelemet, ahol nincs árnyék. Ha a felület árnyékolt, a munka hatékonysága alacsony lesz. A fákat és más növényeket el lehet távolítani, de ha az épületek zavarják, akkor a probléma nem oldódik meg.
4. Válassza a könnyen karbantartható opciót. Maguk az akkumulátorok nem igényelnek különösebb gondozást, de a felületet szezononként többször le kell mosni. A portól és a szennyezéstől a hatékonyság csökken. Ezenkívül minden csatlakozáshoz és modulhoz hozzáférést kell biztosítani, ezeket is rendszeresen ellenőrizni kell.
5. Ügyeljen a tető megengedett terhelésére, ha a rendszert ott kell elhelyezni. Leggyakrabban nincs probléma, mivel az akkumulátorok súlya kicsi, de ha a szarufák rendszere régi és a tető nem túl megbízható, akkor vagy újra kell csinálni, vagy meg kell erősíteni.

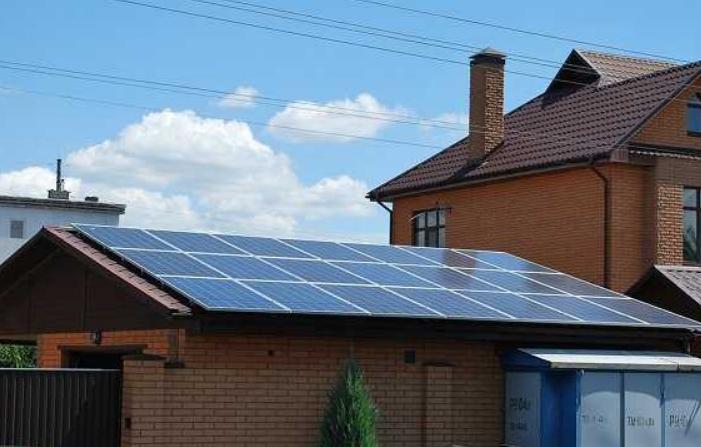

A beépítéshez válasszon olyan lejtőket a déli oldalon, amelyek nem árnyékosak.

A maximális hatás érdekében kívánatos az elemek szögének megváltoztatása. Nyáron 12 fokkal növeljük, télen ugyanennyivel csökkentjük.

Számos lehetőség van a panelek felszerelésére, mindegyiknek megvan a maga sajátossága. Jobb ezt a pontot előre átgondolni, és értékelni a választott technológia megvalósításának összetettségét. Használja azt a módszert, amely kevesebb erőfeszítést és költséget igényel. A fő módszerek a következők:

1. Napelemek szerelése ferde tetőre ház vagy más épület. A leggyakoribb megoldás, amely helyet takarít meg és csökkenti a véletlen sérülések esélyét.Ugyanakkor közvetlenül az épületbe áramlik a villamos energia, ami növeli a rendszer hatékonyságát. Minden típusú tetőfedéshez vannak kész rögzítőelemek, így nem lesz probléma a telepítéssel.

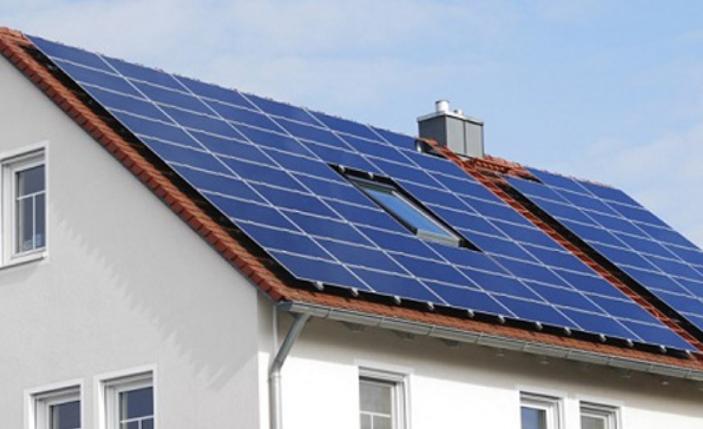

   A meredek lejtőkön való felszerelés nehezebb, de a hatásfok sokkal magasabb.
2. Lapos tetők. Ritkábban fordulnak elő, de ha napelemeket kell telepíteni egy ilyen felületre, akkor leggyakrabban egy keretet készítenek, hogy legalább egy kis dőlésszöget biztosítson. Ez növeli a rendszer hatékonyságát és egyszerűsíti a karbantartását.
3. A falra szerelés olyan lehetőség, amelyet ritkán használnak a telepítés bonyolultsága és az elemek nagy területe miatt. Ebben az esetben először egy tartórendszert kell készíteni, és napelemeket kell rá rögzíteni.
4. Ha a modulokat a talajon helyezik el, általában megfelelő szögű keretet készítenek, és több sorban helyezik el őket. Ebben az esetben a rendszert fixre és forgathatóvá is teheti, hogy alkalmazkodjon a naphoz, ez növeli az áramtermelés hatékonyságát.

Két beépítési lehetőség közül választhat, nem szükséges az összes napelemet egy helyre tenni.

Hasznos lesz elolvasni: 300 db napelemet telepítünk önerőből

Hely az inverter számára

Ez a berendezés a napelemekből származó egyenáramot váltakozó árammá alakítja, amelyet minden háztartási készülék használ. A panelek jellemzői alapján kell kiválasztani. A projektben mindent kiszámítanak, ezért meg kell vásárolnia a megfelelő tulajdonságokkal rendelkező opciót. A helyszín kiválasztásakor vegye figyelembe a következőket:

1. Minél közelebb van a konverter az áramforráshoz, annál kevesebb energia veszít az átvitel során, és annál hatékonyabban működik a rendszer. Ezért lehetőség szerint a csatlakozási ponthoz a lehető legközelebb kell elhelyezni.
2. A panelek beszerelésekor tető vagy a ház fala akkumulátorok használata nélkül, a legjobb, ha az invertert a tetőtérbe helyezzük. Az ottani hőmérséklet a felszerelésnek megfelelő, érdemes előre elkészíteni a helyet, gondoskodni a jó szellőzésről, hogy ne nyáron túlmelegedjen.
3. Biztosítsa az inverter karbantartásának kényelmét. Ne helyezze korlátozott hozzáférésű helyekre, mert időnként meg kell tisztítani a házat a portól és ellenőrizni kell a csatlakozásokat. Annak érdekében, hogy ne figyelje folyamatosan a leolvasásokat, jobb, ha vezeték nélküli modullal rendelkező modelleket választ, hogy az adatok az internetre továbbításra kerüljenek, és okostelefonon vagy számítógépen keresztül megtekinthesse őket.

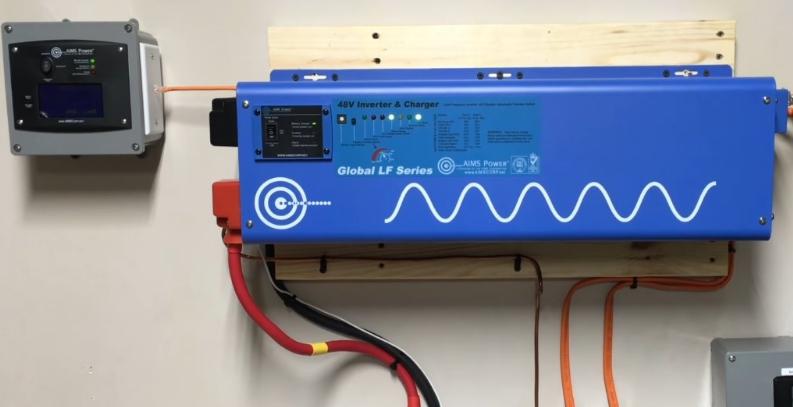

Sok inverter modell falra szerelhető.

A legfontosabb dolog az, hogy ne helyezze túl messzire a berendezést, és óvja meg a káros hatásoktól. Kövesse a gyártó telepítési utasításait, hogy kizárja a problémákat.

Szerelési módok

Érdemes átgondolni a legáltalánosabb telepítési módokat a talajon és a tetőn. A talajhoz minden lehetőség alkalmas lapos tetőre, azzal a különbséggel, hogy először fel kell tenni a konzolokat. Számos módszer létezik, amelyek mindegyike saját jellemzőkkel rendelkezik:

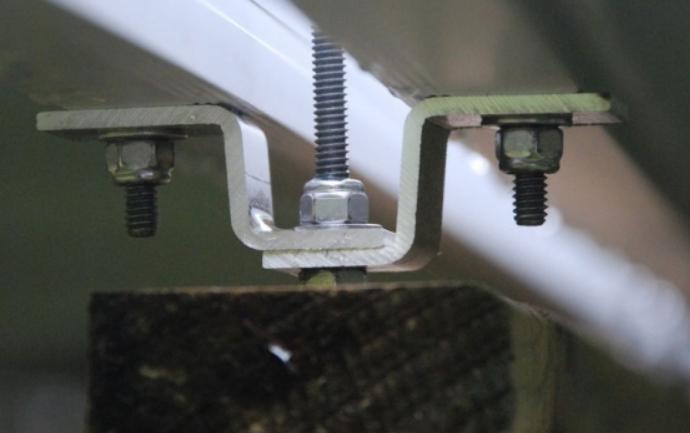

1. A földre szerelt fakeret a legegyszerűbb megoldás. Először ki kell választania a megfelelő irányt, majd gondolja át a rögzítés módját. Oszlopokat áshat a földbe, vagy alapozóblokkokat helyezhet el, és rájuk szerelheti a szerkezetet. Jobb olyan rudakat használni, amelyeket védőanyaggal előkezeltek. A panelek rögzítése egyszerűbb alumínium sarkok és menetes csapok segítségével, ezek az elemek egyben földelésként is szolgálnak. Az alábbi képen egy minta látható.
2. Fa keret alumínium sínekkel.A napelemek speciális rögzítőelemekkel történő felszerelése miatt a munka leegyszerűsödik, a minőség pedig javul. A szerkezet összeszerelése a fent leírtak szerint történik, de a panelek beépítési oldalán vezetők vannak elhelyezve, amelyeken az energiagyűjtők találhatók.
   Napelemek szerelése fa szerkezetre.
3. Fém konstrukció. A gyártáshoz a legegyszerűbb csöveket (kör alakú és profilozott) vagy sarokot használni. A keretet úgy hegesztik, hogy erős legyen és ne törjön terhelés hatására, a vezetők konzoljai kívülről vannak rögzítve. Ez a típus azért is jó, mert a keret egyben földelésként is szolgál.

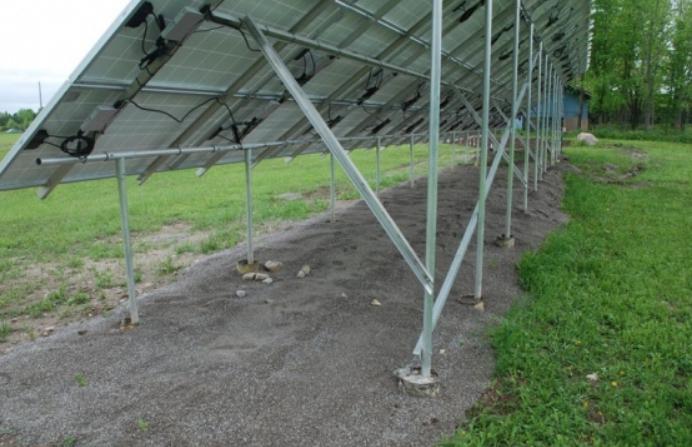

   A szilárdság érdekében a fémkeretet átlós merevítőkkel kell megerősíteni.
4. Klasszikus vagy rugalmas cserépből készült tetőkön először a tetőfedő anyag alá menő konzolokat kell felszerelni. Nem sértik a tető integritását. A tartókonzolokra alumínium síneket rögzítenek, majd a napelemeket szerelik fel. Ehhez speciális csavarbilincseket használnak, minden elemhez 4-6 darab.
5. Ha a tetőn fémcserép vagy hullámkarton van, speciális rögzítőelemeket kell használni. Speciális csavarokkal csavarják át a fémet, a rögzítési pontot gumiréteggel ellátott alátéttel zárják le, hogy a víz ne kerüljön a lyukba. A további munka a szokásos módon történik - vezetőket helyeznek el és paneleket rögzítenek.

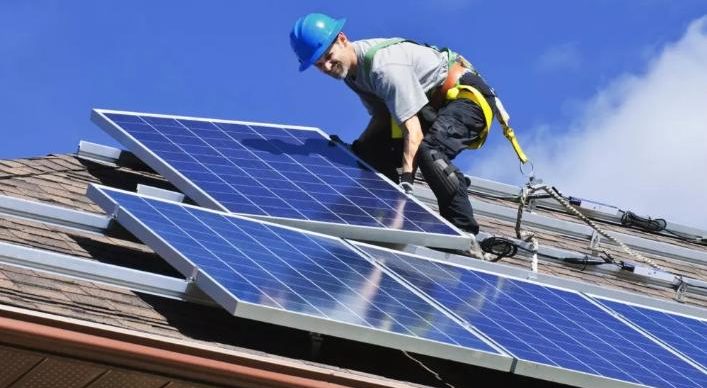

A panelek rögzítésekor ellenőrizze a megbízhatóságot, ne lógjanak ki és ne mozduljanak el.

Akkumulátor csatlakozás

A házban autonóm hálózat létrehozásához megfelelően csatlakoztatnia kell a napelemeket. A munka minden olyan személy hatáskörébe tartozik, aki legalább egy kicsit jártas a témában, és tudja, hogyan kell használni a csavarhúzót.Tartsa be a következő utasításokat:

1. Még a napelemek felszerelésének szakaszában is le kell fektetni a kábelt, és biztonságosan csatlakoztatni kell a modulokhoz, az ábra szerint. Gondolja át, hogyan kell megfelelően elhelyezni a vezetékeket, ha szükséges, használjon hullámos, nem gyúlékony hüvelyt.
2. Gondosan tanulmányozza át a vezérlőhöz mellékelt utasításokat. Ez az egység nem csak az akkumulátorok töltését szabályozza, hanem figyeli azok állapotát és teljesen feltöltött állapotban leállítja az áramellátást. Értse meg a csatlakozási érintkezőket, hogy ne keverjen össze semmit.
3. Először csatlakoztassa a vezérlőt az akkumulátorcsomaghoz. Erre azért van szükség, hogy felügyelhesse a berendezést. A csatlakoztatáshoz használja az első kapocspárt.
4. Ezután a napelemektől érkező kábelt a második kapocspárhoz kell csatlakoztatni. Utolsóként a kisfeszültségű éjszakai világítást kell bekötni, erre szánják a harmadik kapocspárt.
5. Az inverter az egyenáramot váltóárammá alakítja a háztartási készülékek normál működéséhez. Először ki kell csomagolnia, tanulmányoznia kell az utasításokat és ellenőriznie kell a teljességet. A csatlakoztatáshoz vezetékeknek kell lenniük, az egyik oldal az inverterhez csatlakozik, a másodikon pedig bilincsek vannak, amelyeket az akkumulátor kapcsaira helyeznek.

A rendszer összes elemének kapcsolódási sémája.

Hozzávetőleges árak a szakemberek általi beszerelésért

Nehéz meghatározni a pontos költséget, mivel az nagyon eltérő régiónként. Először is meg kell határoznia, hogy mitől függ az ár:

1. A telepítés helye. Minél összetettebb a tető, annál több előkészítő munkára lesz szükség, és annál több munkát kell kérni.
2. A tartószerkezet összetettsége. A keret lehet egyszerű, vagy szükség lehet a tető megerősítésére vagy további elemek használatára.
3. Kiegészítő munka. Ha kulcsrakész rendszer készül, akkor az többe fog kerülni. A költségek csökkentése érdekében sokan saját kezűleg végzik el a munka egy részét.

Sok cég, ha napelem készletet és kiegészítőket vásárol tőlük, kedvezményt ad a telepítésre.

A szakemberek egy már működő rendszert adnak át, ami nagyon kényelmes.

Ha az átlagárral foglalkozik, akkor a napelemek telepítése körülbelül 5000-be kerül minden elemre egy csatlakozással. Ez a minimum ár, nagyvárosokban jóval magasabb is lehet.

Telepítési engedély

Jelenleg nem kell engedélyt kérnie a napelemek telepítéséhez, ha azok az Ön webhelyén vannak felszerelve, és nem zavarják a szomszédokat. Többszintes épületekben az erkélyre történő felszereléskor kapcsolatba kell lépnie az építészettel, hogy megerősítsék, hogy a kialakítás nem rontja az épület megjelenését.

Ha a rendszer többletet ad az általános hálózatnak, akkor a csatlakozáshoz hívnia kell egy villanyszerelőt az ellátó szervezettől. Ennek elmulasztása pénzbírságot vonhat maga után.

A napelemek telepítése nem nehéz, de meg kell értenie a rendszer jellemzőit, és ki kell választania a legjobb helyet a helyszínen. A legjobb, ha egy kész készletet vásárol, amelyben minden alkatrész illeszkedik, és nem kell semmit számolnia. Ne feledje továbbá, hogy az újratölthető elemeket mindig külön kell megvásárolni, és azokat nem tartalmazza a csomag.
