Reflektory regulujemy własnymi rękami

Prawie każdy kierowca może samodzielnie ustawić reflektory. Najważniejsze jest, aby wybrać jedną ze sprawdzonych opcji konfiguracyjnych i ściśle przestrzegać wszystkich zaleceń dotyczących pracy. Ważne jest również, aby zrozumieć cechy sprzętu oświetleniowego, aby zrozumieć, którą śrubę należy obrócić i w jakim kierunku.

Jak powinny świecić światła mijania?

Istnieją wymagania dotyczące natężenia światła dla urządzeń oświetleniowych, ale nie ma sensu badać wskaźników, ponieważ nie można ich zmierzyć bez specjalnego sprzętu. Dlatego warto zrozumieć cechy świateł mijania, aby zrozumieć, jak powinno być w normalnych warunkach. Cechy są pokazane na schemacie, można z niego zrozumieć, że strumień świetlny jest rozłożony nierównomiernie, jest to spowodowane różnymi kształtami kloszy.

Tak wygląda idealny rozkład świateł mijania w reflektorach z żarówkami halogenowymi.

Na podstawie obrazu graficznego można wyciągnąć kilka wniosków:

1. Główna część światła powinna być rozprowadzona wzdłuż pasa ruchu w odległości co najmniej 60 metrów.
2. Pobocze również powinno być oświetlone, w tym celu strumień światła jest lekko przesunięty w prawo (aw krajach o ruchu lewostronnym w lewo).
3. Część światła jest rozprowadzana na nadjeżdżający pas. Ale tutaj bardzo ważne jest, aby wyregulować światło, aby nie oślepiało nadjeżdżających kierowców, w tym celu najczęściej dokonuje się regulacji.

W nowoczesnych samochodach często instalowana jest automatyczna regulacja zasięgu reflektorów, która obniża lub podnosi światło w zależności od obciążenia samochodu. W modelach z korektorem ręcznym należy to zrobić niezależnie.

Gdzie znajdują się śruby do regulacji reflektorów?

Przed rozpoczęciem pracy musisz dokładnie wiedzieć, gdzie znajdują się śruby regulacyjne. Są na wszystkich typach reflektorów, ale ich lokalizacja może się różnić, podobnie jak konstrukcja. Ważne jest, aby pamiętać o następujących kwestiach:

1. Najłatwiej jest przestudiować informacje zawarte w instrukcji obsługi samochodu lub znaleźć dane na forach tematycznych poświęconych danemu modelowi samochodu. Często można znaleźć wideo, w którym wszystko jest wyraźnie pokazane, co znacznie upraszcza proces.
2. Na każdym reflektorze są dwie śruby. Pierwszy reguluje strumień świetlny w płaszczyźnie pionowej, drugi - w poziomie. Dzięki temu możesz regulować nie tylko wysokość światła, ale także, jeśli to konieczne, przesuwać je względem jezdni.
3. System regulacji może się również różnić. Śruby można obracać ręcznie za pomocą płaskiego lub krzyżakowego śrubokręta, sześciokąta lub nawet gwiazdki. Warto wcześniej wyjaśnić ten punkt, aby odpowiednie narzędzie było pod ręką. Nie obracaj plastikowych części nieodpowiednim narzędziem, bardzo łatwo ulegają uszkodzeniu.

W niektórych modelach autoregulacja odbywa się poprzez specjalne otwory w przedniej podszewce.W takim przypadku najważniejsze jest, aby wybrać śrubokręt lub inny klucz o odpowiedniej długości.

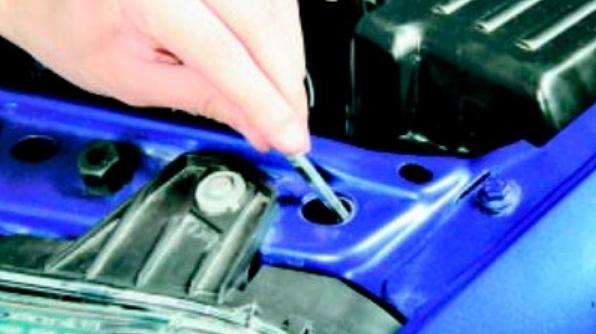

Czasami reflektory są regulowane przez specjalny otwór nad reflektorem.

Dlaczego potrzebne jest dostosowanie?

Tej pracy nie należy wykonywać w przypadku wystąpienia problemów, ale co najmniej raz w roku lub zaraz po zauważeniu lekkich zakłóceń. Reflektory wymagają okresowej regulacji z kilku powodów:

1. Zapewnienie normalnej widoczności w nocy. Duża liczba wypadków wynika z tego, że kierowca nie zauważył na czas przeszkody lub pieszego.
   Światła mijania muszą zapewniać widoczność z odległości co najmniej 60 metrów.
2. Unikanie oślepiającego ruchu nadjeżdżającego z przeciwka. Z tego powodu często zdarzają się wypadki.
3. Utrzymanie sprawności układu regulacji. Plastikowe elementy mogą po prostu skleić się ze sobą za kilka lat i nie będą się ruszać.

Bez odpowiednio wyregulowanych reflektorów nie sprawdzi się również przejście kontroli. Lepiej wcześniej upewnić się, że ze światłem wszystko jest w porządku.

Ustawienie

Jeśli nie ma możliwości skonfigurowania systemu w serwisie samochodowym, możesz to zrobić samodzielnie. Będzie to wymagało płaskiego obszaru ze ścianą lub solidnym ogrodzeniem naprzeciwko. Jest to warunek wstępny każdej opcji regulacji.

światło mijania

W takim przypadku łatwiej jest zastosować metodę uniwersalną, która jest prawie taka sama dla wszystkich samochodów. Różnić się może tylko odległość od ściany do auta, najczęściej jest to 7,5 metra, ale niektóre modele są ustawione na 5 metrach, lepiej wyjaśnić ten punkt osobno, aby prawidłowo wyregulować światło. Następnie musisz przygotować znaczniki.

1. Samochód ustawia się blisko ściany lub ogrodzenia, po czym na powierzchni wykonuje się znaki wyraźnie pośrodku świateł mijania i naprzeciwko nich. To będą główne wytyczne.
2. Następnie możesz odjechać samochodem i zacząć rysować. Dwa kolejne znaki są umieszczone 5 cm poniżej środka reflektorów i połączone linią poziomą. Pionowe linie są również narysowane przez punkty, tak aby istniała wyraźna wytyczna.
3. Oś środkowa maszyny jest wyznaczana i zaznaczana na ścianie. W końcu powinno być mniej więcej takie samo, jak na poniższym schemacie.

Wszystkie parametry ustalane są indywidualnie, ponieważ wymiary samochodów i umiejscowienie reflektorów są zawsze inne.

Następnie możesz rozpocząć konfigurację. Ważne jest, aby w samochodzie napełniono co najmniej połowę baku benzyny, a na miejscu kierowcy siedziała osoba lub leżał ładunek o wadze w przybliżeniu równej kierowcy. Najłatwiejszym sposobem regulacji reflektorów przy ścianie jest:

1. Maszyna znajduje się w odległości 5 lub 7,5 metra, natomiast linia środkowa musi pokrywać się ze środkiem maski. Ważne jest, aby prawidłowo ustawić samochód.
2. Maska otwiera się i śrubokręt lub inne narzędzie jest przygotowane do regulacji. Zapala się światło i jeden reflektor zostaje pokryty kartonem lub innym nieprzezroczystym elementem.
3. Górna krawędź strumienia świetlnego (jest wyraźnie widoczna) powinna znajdować się wzdłuż linii. Jeśli jest przesunięty, dokonuje się regulacji za pomocą odpowiedniej śruby, która reguluje światło w płaszczyźnie pionowej.
4. Regulację w płaszczyźnie poziomej należy wykonać tak, aby miejsce, w którym strumień świetlny zaczyna się wznosić, padało na pionowy znak naprzeciw reflektora.

Tak wygląda skorygowany strumień świetlny.

Druga metoda jest pod wieloma względami podobna do pierwszej, ale w tym przypadku będziesz musiał ustawić samochód na odległość 10 metrów od ściany.Linia pozioma w tym przypadku jest rysowana 12 cm poniżej środka. Niektórzy twierdzą, że zwiększenie odległości zapewnia większą dokładność strojenia, więc jeśli jest wystarczająco dużo miejsca, możesz wypróbować tę opcję.

Przed regulacją światła nie zapomnij ustawić zerowej pozycji korektora reflektorów.

Wideo: Dobry przykład ustawienia reflektora.

światła drogowe

Reflektory świateł drogowych nie mają wyraźnych linii, rozprowadzają światło równomiernie, dzięki czemu ustawienie będzie o rząd wielkości łatwiejsze. Proces przygotowania jest prawie taki sam jak w przypadku świateł mijania, głównym punktem odniesienia będzie pozioma linia 5 cm poniżej środka reflektorów i pionowe linie naprzeciw żarówek.

W takim przypadku należy wyregulować światło tak, aby środek wiązki padał na przecięcie pionowych i poziomych linii odpowiedniego reflektora. Tutaj dokładność nie jest tak ważna, ponieważ oświetlenie drogowe jest używane tylko wtedy, gdy nie ma nadjeżdżającego ruchu. Jeśli światła mijania i drogowe są połączone w jedną żarówkę, to wystarczy regulacja jednej opcji, aby reflektor działał tak, jak powinien.

Światła drogowe są rozmieszczone inaczej niż światła mijania.

Jeśli śruby regulacyjne nie zapewniają normalnej regulacji, warto poluzować mocowanie reflektora i ponownie wyregulować jego położenie. Często problemy ze światłem wynikają z niewłaściwej instalacji.

Na filmie umieścili światła drogowe na Hyundai Tucson.

Światła przeciwmgielne

W tym przypadku nie ma śrub do regulacji, a położenie strumienia świetlnego można zmieniać tylko w płaszczyźnie pionowej. Przed rozpoczęciem pracy należy poluzować mocowania świateł przeciwmgielnych. Często ulegają utlenieniu, dlatego wskazane jest wstępne potraktowanie ich smarem penetrującym.

Na ścianie narysowana jest linia, jej wysokość powinna znajdować się 10 cm poniżej położenia świateł przeciwmgłowych. Następnie samochód należy odjechać o 7,6 metra, umieścić przed oznaczeniami i włączyć reflektory. W takim przypadku górna granica strumienia świetlnego musi pokrywać się z linią, tylko taka pozycja zapewni normalną widoczność we mgle.

Światła przeciwmgielne również wymagają regulacji do normalnej pracy.

Przeczytaj także: Jak ulepszyć reflektory samochodowe

Środki bezpieczeństwa

Aby nie szkodzić zdrowiu i nie psuć reflektorów podczas pracy, musisz pamiętać o kilku prostych wskazówkach:

1. Podczas pracy noś rękawice i nie dotykaj przewodów.
2. Używaj tylko odpowiedniego narzędzia do śrub regulacyjnych, bardzo łatwo pękają.
3. Zaciągnij samochód na hamulec ręczny.
4. Nie używaj nadmiernej siły podczas regulacji.

Na koniec kolejna metoda dopasowania.

Regulacja reflektorów jest łatwa, jeśli znajduje się płaski obszar ze ścianą naprzeciwko. Najważniejsze jest prawidłowe nałożenie oznaczeń, od tego zależy dokładność regulacji. Jeśli nadjeżdżające sterowniki migają po pracy, oznacza to, że światło jest zbyt wysokie i należy je obniżyć.
