วิธีการติดตั้งสวิตซ์ไฟ - ในร่มหรือกลางแจ้ง

เมื่อทำการยกเครื่องอาคารคำถามอาจเกิดขึ้น - จะติดตั้งสวิตช์ไฟได้ที่ไหนและทำอย่างไรให้ดีที่สุด ผลงานนี้ไม่ยากและอยู่ในอำนาจของผู้เชี่ยวชาญระดับกลางที่คุ้นเคยกับพื้นฐานวิศวกรรมไฟฟ้า แต่ก่อนอื่นคุณต้องศึกษาเนื้อหาและปฏิบัติตามกฎง่ายๆ แต่บังคับ

หลักการติดตั้งทั่วไป

งานหลัก (และในกรณีส่วนใหญ่เท่านั้น) ขององค์ประกอบการสลับ นอกเหนือจากฟังก์ชันด้านสุนทรียศาสตร์ คือการปิดและเปิดวงจร โดยใช้แรงดันไฟฟ้ากับส่วนควบ ดังนั้น หลักการทั่วไปจึงสรุปได้สองประเด็น:

• ความปลอดภัย;
• ความสะดวก.

โดยทั่วไป การนำหลักการเหล่านี้ไปใช้กับอุปกรณ์ประเภทต่างๆ จะคล้ายกัน แต่มีคุณสมบัติบางอย่าง ขึ้นอยู่กับการออกแบบของอุปกรณ์

สวิตช์มีกี่ประเภท

สวิตช์สามารถจำแนกได้ตามเกณฑ์ต่างๆ ดังนั้น ตามวิธีการติดตั้ง พวกเขาสามารถแบ่งออกเป็นสองคลาส:

• สำหรับการติดตั้งภายใน (ติดตั้งใน "แก้ว" ที่ฝังอยู่ในผนัง พื้นที่หลักของการใช้งานคือห้องที่มีผนังคอนกรีตหรืออิฐ)
• เหนือศีรษะ (ติดตั้งบนพื้นผิวเรียบ - ผนังและฉากกั้นที่ทำจากไม้, ไม้อัด, drywall)

ตามระดับการป้องกัน อุปกรณ์สามารถแบ่งออกได้:

• สำหรับติดตั้งในร่มในห้องแห้ง
• สำหรับติดตั้งในห้องชื้น (IP ไม่น้อยกว่า 44)
• สำหรับติดตั้งภายนอกอาคาร

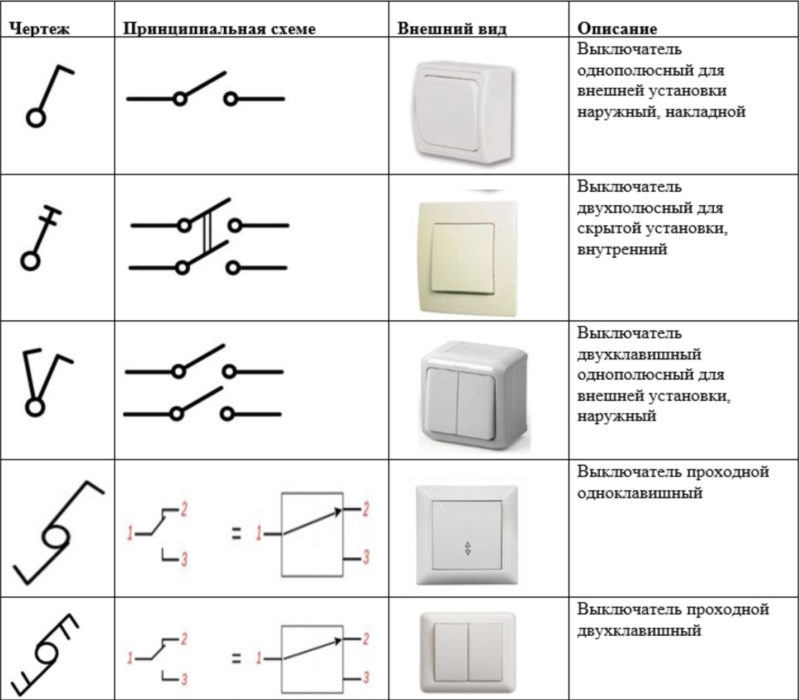

การกำหนดและไดอะแกรมของสวิตช์ต่างๆ

ตามวิธีการที่มีอิทธิพลต่อสถานะของกลุ่มผู้ติดต่อ สวิตช์สามารถแบ่งออกเป็น:

• คีย์บอร์ด (ในทางกลับกันจะแบ่งออกเป็นปุ่มเดียว, สองปุ่มและสามปุ่ม);
• ปุ่มกด (เปลี่ยนโดยการกดปุ่ม);
• หมุน (ควบคุมโดยการหมุนที่จับ);
• ประสาทสัมผัส (ตอบสนองต่อการสัมผัส);
• เชือกผนัง (พร้อมสายไฟ);
• รวมกับสวิตช์หรี่ไฟ (หรี่);
• อะคูสติก (ตอบสนองต่อสัญญาณเสียง);
• ควบคุมจากระยะไกล (เปิดจากรีโมทคอนโทรล - อินฟราเรดหรือความถี่วิทยุ)

สวิตช์แบบ Pass-through และสวิตช์ถอยหลังสามารถแยกออกได้เป็นหมวดหมู่ - ใช้สำหรับควบคุมแสงอิสระจากหลายจุด

การเลือกสถานที่ติดตั้ง

ตำแหน่งการติดตั้งสวิตช์ไฟถูกควบคุมโดยกฎการติดตั้งไฟฟ้า (PUE) วรรค 7.1.51 แนะนำให้ติดตั้งเครื่องใช้ไฟฟ้าเหล่านี้ที่ความสูง 1 ม. ที่ทางเข้าห้องจากด้านข้างของมือจับประตู ไม่มีข้อบ่งชี้เฉพาะสำหรับความสูงและตำแหน่งของอุปกรณ์สวิตช์ในอพาร์ตเมนต์และบ้าน ยกเว้นสิ่งหนึ่ง - ระยะห่างจากท่อจ่ายก๊าซต้องมีอย่างน้อย 50 ซม.มิเช่นนั้นคุณสามารถถูกชี้นำโดยการพิจารณาตามความสะดวกส่วนบุคคล (ในหลายกรณี 1 ม. จากพื้นเป็นเพียงความสะดวกสบายที่สุด) แต่ถ้าเรากำลังพูดถึงสถาบันเด็ก กฎก็เข้มงวด - การติดตั้งสวิตช์จะต้องดำเนินการที่ความสูงอย่างน้อย 1.8 ม.

สำคัญ! วรรค 7.1.52 ของ PUE ห้ามการติดตั้งสวิตช์ไฟในห้องเปียก (ห้องน้ำ ห้องอาบน้ำ ฯลฯ) ข้อยกเว้นคืออ่างล้างหน้าและโซน 1 และ 2 ตาม GOST R 50571.7.701-2013 พวกเขาสามารถวางสวิตช์ไว้ใต้เพดานด้วยสายไฟ

การติดตั้งสวิตช์ในครัวเรือนทีละขั้นตอน

คุณภาพของการติดตั้งเริ่มต้นจากการใช้เครื่องมือ ในการติดตั้งอุปกรณ์สวิตชิ่ง คุณจะต้อง:

• ไขควงปากแฉกสองตัว (อันหนึ่งเล็กกว่าอันหนึ่งอันทรงพลังกว่า)
• เครื่องตัดลวด
• ไขควง - ตัวบ่งชี้สำหรับตรวจสอบแรงดันไฟฟ้า
• มีดช่างสำหรับปอกสายไฟ (ดียิ่งขึ้น - เครื่องปอกฉนวนพิเศษ)

คุณอาจต้องใช้เครื่องมือขนาดเล็กอื่นๆ

ขั้นตอนที่ 1 - ปิดเครื่อง

สิ่งแรกที่การติดตั้งสวิตช์เริ่มต้น (และการรื้อของเก่า) คือการลดแรงดันไฟฟ้า จำเป็นต้องค้นหาว่าแรงดันไฟฟ้ามาจากองค์ประกอบสวิตชิ่งและระบบไฟส่องสว่างทั้งหมดจากที่ใดโดยปกตินี่คือสวิตช์บอร์ด โครงร่างค้างอยู่ในนั้นหรือแต่ละเครื่องมีลายเซ็นของผู้บริโภค

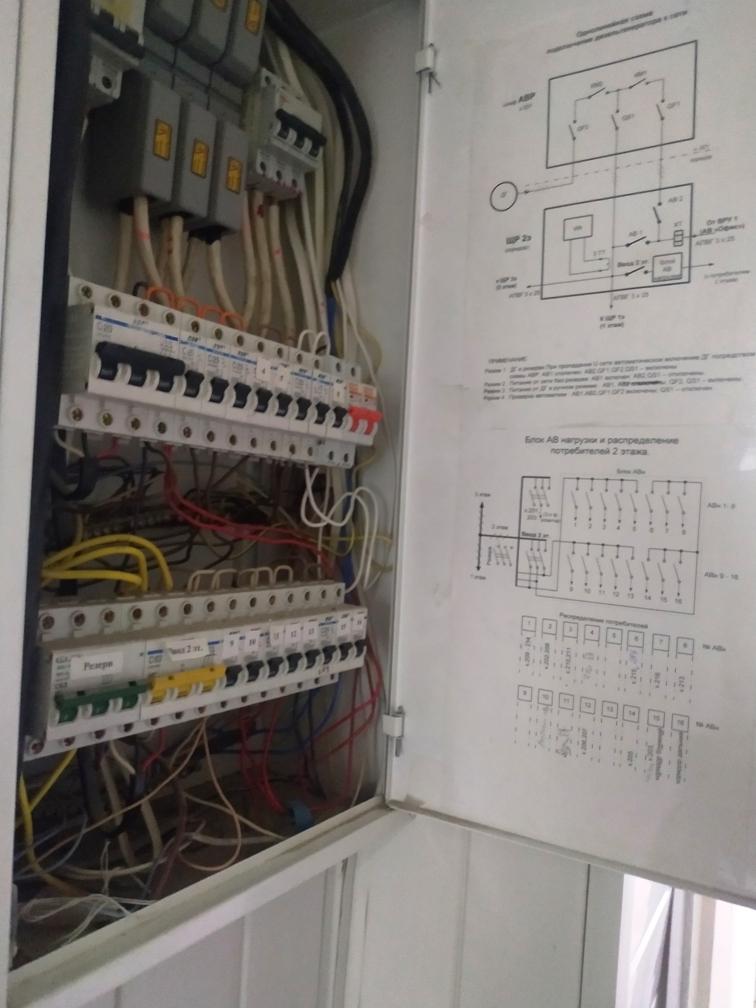

แผงจำหน่ายพร้อมไดอะแกรม

หลังจากปิดเครื่องที่เกี่ยวข้อง จำเป็นต้องตรวจสอบแรงดันไฟฟ้าโดยตรงในที่ทำงาน - อาจมีข้อผิดพลาดในการทำเครื่องหมายบนแผงสวิตช์

ขั้นตอนที่ 2 - ตรวจสอบการวางขั้นตอน

หากอุปกรณ์สวิตช์เก่าถูกแทนที่ด้วยอุปกรณ์ใหม่ ในการตรวจสอบเฟส จำเป็นต้องถอดปุ่มสวิตช์ออกและเข้าถึงเทอร์มินัลของอุปกรณ์ สำหรับอุปกรณ์แบบเก่า จำเป็นต้องถอดแผงด้านหน้าออกโดยคลายเกลียวสกรู

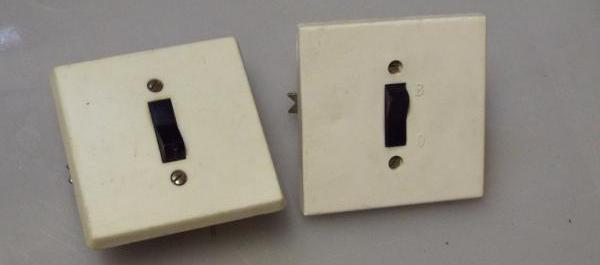

เครื่องมือที่ผลิตในปีก่อนหน้าด้วยสกรูยึดตัวเองที่แผงด้านหน้า

ถัดไป คุณควรเปิดแรงดันไฟฟ้าจากแผงสวิตช์ครู่หนึ่ง ใช้ไขควงตัวบ่งชี้เพื่อตรวจสอบแรงดันไฟที่ขั้วอินพุต ในกรณีส่วนใหญ่ สายไฟจะถูกป้อนจากด้านล่าง

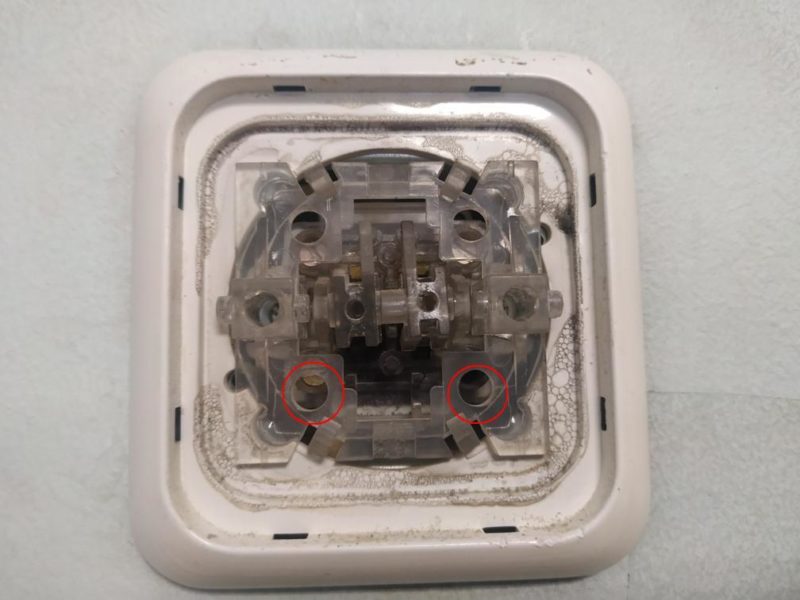

จุดทดสอบแรงดันไฟ

หากมีการติดตั้งระบบไฟส่องสว่างใหม่ จำเป็นต้องปอกสายไฟด้วยมีดของช่างฟิตหรือเครื่องปอกฉนวน หลังจากไฟฟ้าลัดวงจร ตรวจสอบให้แน่ใจว่าไม่มีสิ่งใดเสียหาย ในทั้งสองกรณี หากต่อสายเฟสเข้ากับไซต์การติดตั้ง การติดตั้งจะทำใหม่เป็นเวลานาน โดยเฉพาะอย่างยิ่งสำหรับการเดินสายที่ซ่อนอยู่

ขั้นตอนที่ 3 - การรื้อเครื่องเก่า

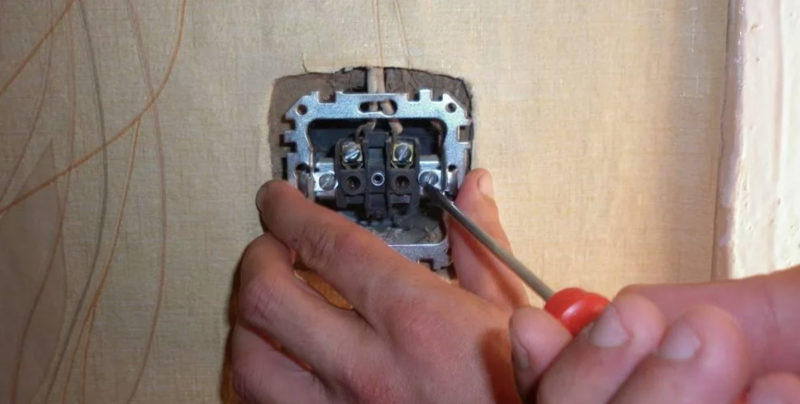

ถัดไป คุณต้องปิดแรงดันไฟฟ้าที่จ่ายไปเพื่อตรวจสอบเฟส และถอดสวิตช์เก่าออก ในการทำเช่นนี้คุณต้องคลายขั้วต่อคลายเกลียวรัด (หากอุปกรณ์มีกลีบดอกที่ขยายออกจะต้องคลายออกให้มากที่สุด) หลังจากนั้นจะต้องถอดอุปกรณ์ออกอย่างระมัดระวัง

สกรูมีหน้าที่ในการคลายแถบยึด

วิดีโอแสดงการถอดประกอบสวิตช์หลัก 4 ประเภท

ขั้นตอนที่ 4 - การติดตั้งอุปกรณ์ใหม่

ก่อนการติดตั้ง ให้ตรวจสอบสายไฟอย่างละเอียดหากคุณกำลังเปลี่ยนอุปกรณ์เครื่องเก่าเป็นเครื่องใหม่ เป็นไปได้มากว่าคุณจะไม่ต้องดำเนินการใดๆ คุณเพียงแค่ต้องตรวจสอบให้แน่ใจว่าตัวนำไม่ได้ถูกออกซิไดซ์ (ไม่เช่นนั้น คุณต้องทำความสะอาดโลหะ) และความยาวของตัวนำนั้นเพียงพอที่จะทำงานต่อไปได้ หากมีการสร้างใหม่หรือติดตั้งระบบไฟส่องสว่างใหม่ ตัวนำต้องสั้นลง ฉนวนต้องถูกถอดออก

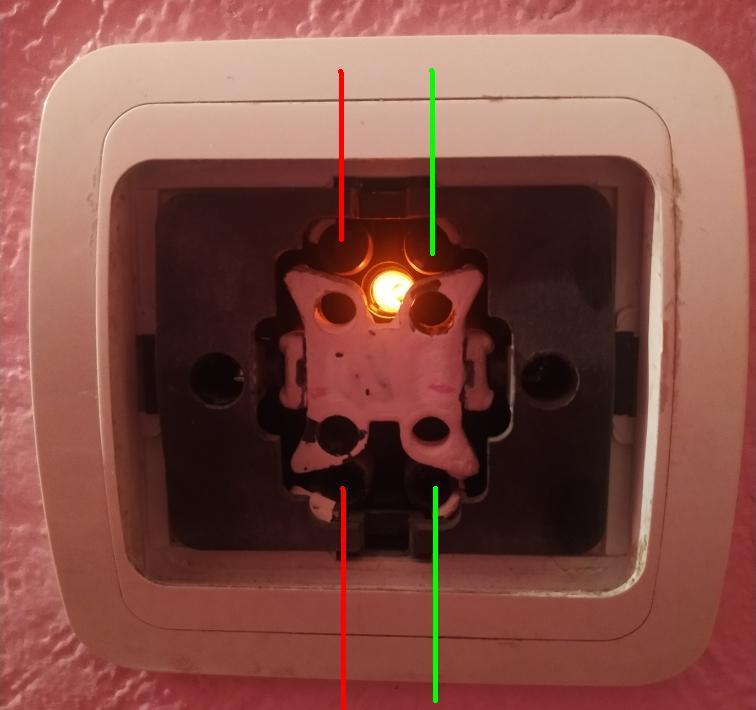

หลังจากนั้นคุณต้องตรวจสอบให้แน่ใจว่าจำนวนสายที่ส่งออกเท่ากับจำนวนปุ่มสวิตช์ หากมีสายจ่ายไฟหนึ่งเส้นและมีสายขาออกหนึ่งเส้น และสวิตช์เป็นแบบแป้นเดียว แสดงว่าสายจ่ายไฟเชื่อมต่อกับขั้วด้านล่าง และสายขาออกกับสายบน หากสวิตช์ตัวเดียวมีปุ่มเดียวและมีขั้วอินพุตและเอาต์พุตหนึ่งคู่ (ซึ่งทำในการผลิตเพื่อเหตุผลด้านการผลิต) คุณสามารถใช้หน้าสัมผัสคู่ใดก็ได้

ตัวเลือกการเชื่อมต่อทั้งสองจะแสดงด้วยเส้นสีแดงและสีเขียว

หากคุณต้องการเปลี่ยนหนึ่งโหลด แต่มี สวิตช์สองแก๊งก็สามารถนำไปใช้ในสถานการณ์ดังกล่าวได้ มีสองตัวเลือกการเชื่อมต่อ ในครั้งแรกที่เปิดใช้งานคีย์ใดๆ อันที่สองไม่เกี่ยวข้องกับกระบวนการเปลี่ยน

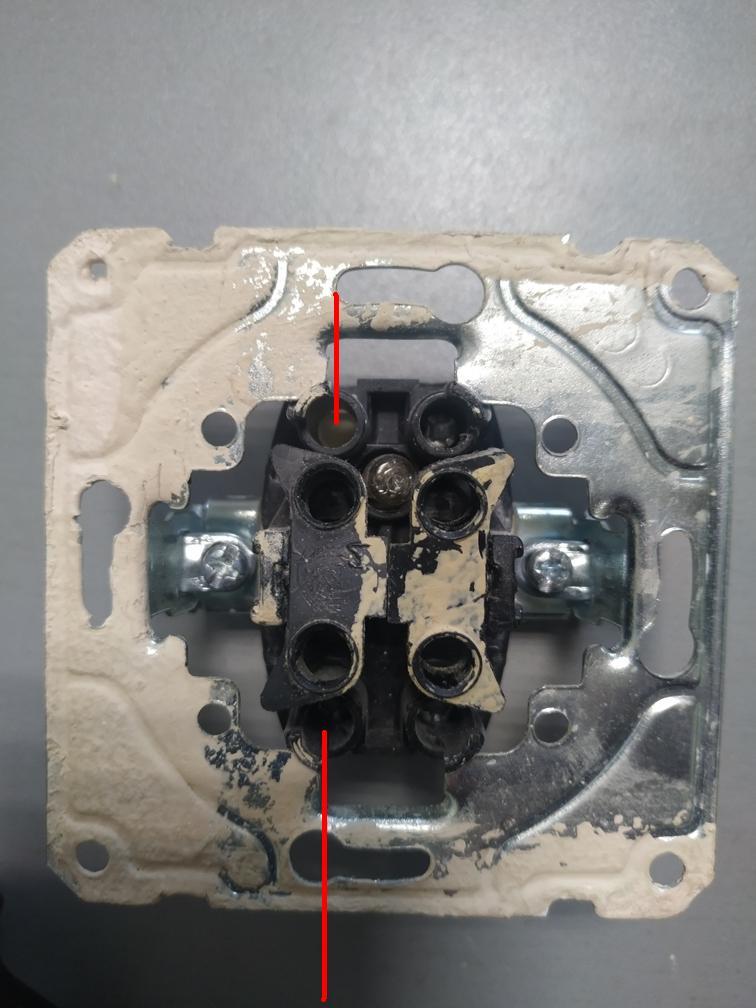

ตัวเลือกแรกคือกุญแจดอกเดียวในการทำงาน

และคุณสามารถเปิดทั้งสองช่องพร้อมกันได้ จากนั้นคุณสามารถเปิดไฟด้วยปุ่มใดก็ได้ และคุณจะต้องปิดทั้งสองปุ่ม

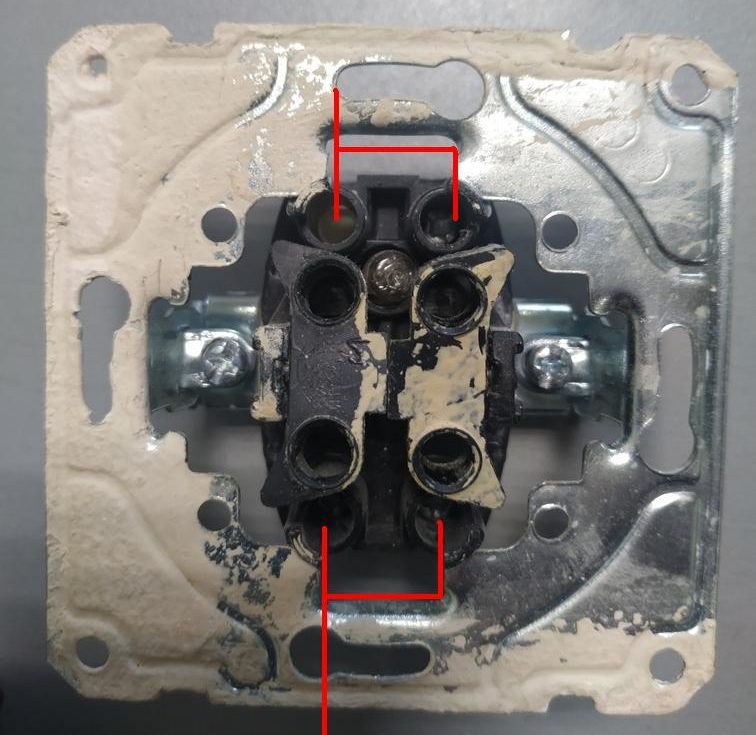

ตัวเลือกที่สอง - กุญแจทั้งสองเกี่ยวข้อง

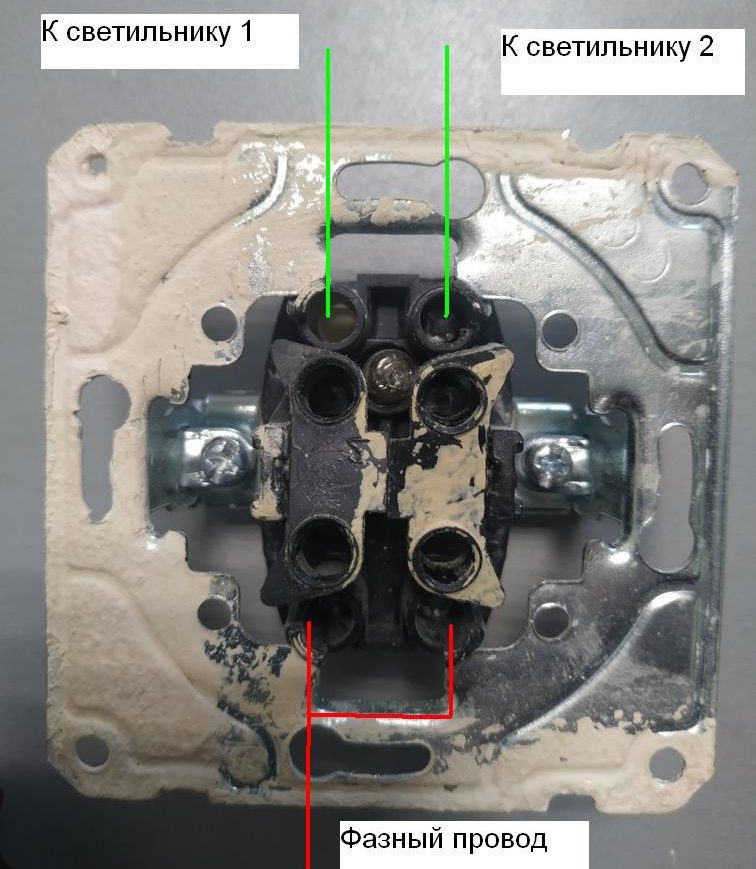

หากคุณต้องการสลับโหลดสองโหลดแยกกัน คุณสามารถใช้อุปกรณ์ที่มีปุ่มสองปุ่มตามวัตถุประสงค์ที่ต้องการได้

การใช้งานมาตรฐานของอุปกรณ์สวิตชิ่งสองแก๊ง

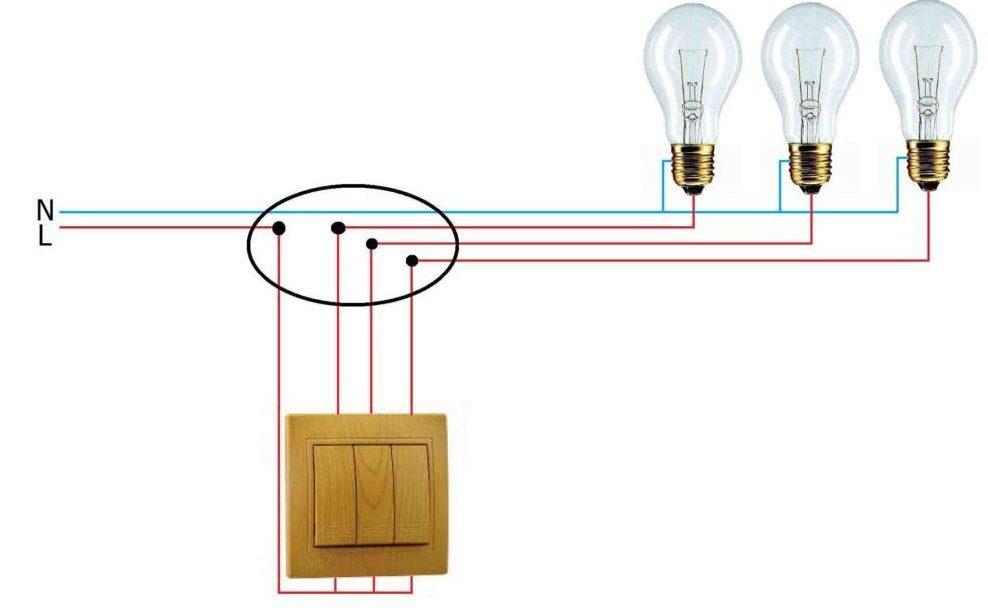

หากมีสามบรรทัดขาออกและมีการโหลดสามรายการด้วย คุณจะต้องมีอุปกรณ์สามปุ่ม แผนภาพการเชื่อมต่อของอุปกรณ์ดังกล่าวแสดงในรูป

รูปแบบการสลับของสามโหลด

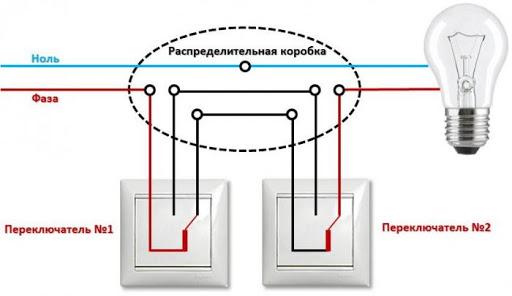

หากมีสายไฟออกสามเส้น และมีเพียงโหลดเดียว อาจกลายเป็นว่าควรมีสวิตช์แบบพาส-ทรูในที่นี้เพื่อควบคุมแสงอย่างอิสระจากสองตำแหน่งขึ้นไป ก่อนอื่นคุณต้องค้นหาคำถามนี้ หากคุณต้องการเมานต์อุปกรณ์ pass-through จริงๆ อุปกรณ์นั้นจะเชื่อมต่อดังนี้:

การเชื่อมต่ออุปกรณ์ส่งผ่าน

หลังจากนั้นคุณสามารถใส่อุปกรณ์เข้าที่ ทำการซ่อม ตามที่ออกแบบไว้ ถัดไป คุณต้องตรวจสอบความแน่นของสกรูขั้วต่อ และสุดท้ายประกอบสวิตช์ผนังโดยติดตั้งกุญแจหรือแผงด้านหน้า หลังจากนั้นคุณสามารถใช้แรงดันไฟฟ้าจากแผงสวิตช์แล้วลองเปิดไฟ การติดตั้งสวิตช์ภายนอกไม่มีความแตกต่างพื้นฐาน แต่คุณต้องแน่ใจว่าระดับการป้องกันช่วยให้คุณใช้งานอุปกรณ์ในสภาวะที่ไม่มีการป้องกันได้

วิดีโอสอน: วิธีง่ายๆ ในการติดตั้งสวิตช์บนไฟไดโอด

คุณสมบัติของการติดตั้งประเภทซ่อนและค่าโสหุ้ย

ตามวิธีการติดตั้ง สวิตช์จะแบ่งออกเป็นแบบภายใน (แบบซ่อน) และแบบภายนอก (แบบโอเวอร์เฮด) แม้ว่าหลักการติดตั้งและการใช้งานจะเหมือนกัน แต่แนวทางการติดตั้งก็มีความแตกต่างกัน

การติดตั้งสวิตช์ภายใน

อุปกรณ์ดังกล่าวมีความสวยงามมากขึ้นโดยฝังอยู่ในผนัง แต่ต้องมีการจัดช่องพิเศษในพื้นผิวและการติดตั้ง "แว่นตา" ดังนั้นจึงสามารถติดตั้งได้เฉพาะในผนังที่มีความหนาเพียงพอเท่านั้น อุปกรณ์ประเภทนี้ใช้ร่วมกับสายไฟที่ซ่อนอยู่

วิดีโอที่เกี่ยวข้อง

การติดตั้งเครื่องภายนอก

อุปกรณ์เหล่านี้มีข้อบกพร่อง ส่วนใหญ่เป็นลักษณะที่สวยงาม พวกเขาทำหน้าที่ในการเปิดและปิดวงจรไม่เลวร้ายไปกว่าวงจรภายใน แต่การติดตั้งนั้นง่ายกว่า - คุณไม่จำเป็นต้องติดตั้งซ็อกเก็ต คุณเพียงแค่ต้องมีการซ้อนทับบนพื้นผิวเท่านั้นข้อดีอีกอย่างคือความง่ายในการติดตั้งบนผนังและฉากกั้นของยิปซั่มบอร์ด อุปกรณ์เหนือศีรษะใช้ร่วมกับการเดินสายภายนอก แต่สามารถใช้กับอุปกรณ์ที่ซ่อนอยู่ได้ คุณเพียงแค่นำปลายสายออกด้านนอกใกล้กับสถานที่ติดตั้งของอุปกรณ์

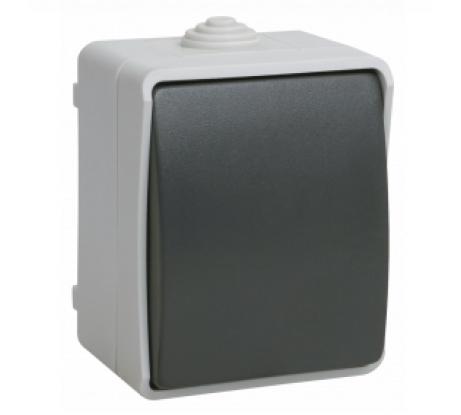

อุปกรณ์ติดตั้งบนพื้นผิวสำหรับติดตั้งภายนอกอาคาร

กฎสำหรับการปฏิบัติงานที่ปลอดภัย

การรับประกันความปลอดภัยที่สำคัญที่สุดเมื่อปฏิบัติงานในการติดตั้งระบบไฟฟ้าคือการดำเนินการทั้งหมดโดยปิดแรงดันไฟฟ้า ในการดำเนินการนี้ ให้ปิดแรงดันไฟฟ้าในระบบไฟส่องสว่างทั้งหมด เป็นการดีกว่าที่จะสร้างช่องว่างที่มองเห็นได้ - ถอดสายไฟออกจากแหล่งจ่ายไฟในช่วงเวลาที่ทำการติดตั้ง สิ่งนี้จะขจัดความเป็นไปได้ของการจ่ายแรงดันไฟโดยไม่ได้ตั้งใจโดยบุคคลที่ไม่ได้รับอนุญาต พลังงานสามารถใช้ได้ในช่วงเวลาสั้น ๆ เท่านั้น - เพื่อตรวจสอบเฟส เพิ่มความปลอดภัยในการทำงานและการใช้เครื่องมือช่างหุ้มฉนวน (คีมตัด ไขควง) แผ่นอิเล็กทริก และถุงมือไดอิเล็กทริก การปฏิบัติตามกฎง่ายๆ เหล่านี้จะช่วยหลีกเลี่ยงผลที่ไม่พึงประสงค์ (และแม้กระทั่งโศกนาฏกรรม) และต่อมาจะช่วยให้คุณใช้งานสวิตช์ไฟได้อย่างสะดวกสบายเป็นเวลาหลายปี
